جهاز TDR لكشف أعطال الكابلات — مبدأ العمل والاستخدام

هل تعاني من أعطال متكررة في كابلات الكهرباء ولا تعرف مكان العطل بالتحديد؟ جهاز TDR (Time Domain Reflectometer) هو الحل التقني المتطور الذي يكشف مكان العطل بدقة متر واحد دون الحاجة للحفر العشوائي. في هذا الدليل الشامل من خبير فحص الكابلات، سنشرح مبدأ عمل جهاز TDR وكيفية استخدامه في فحص الكابلات الأرضية والجوية.

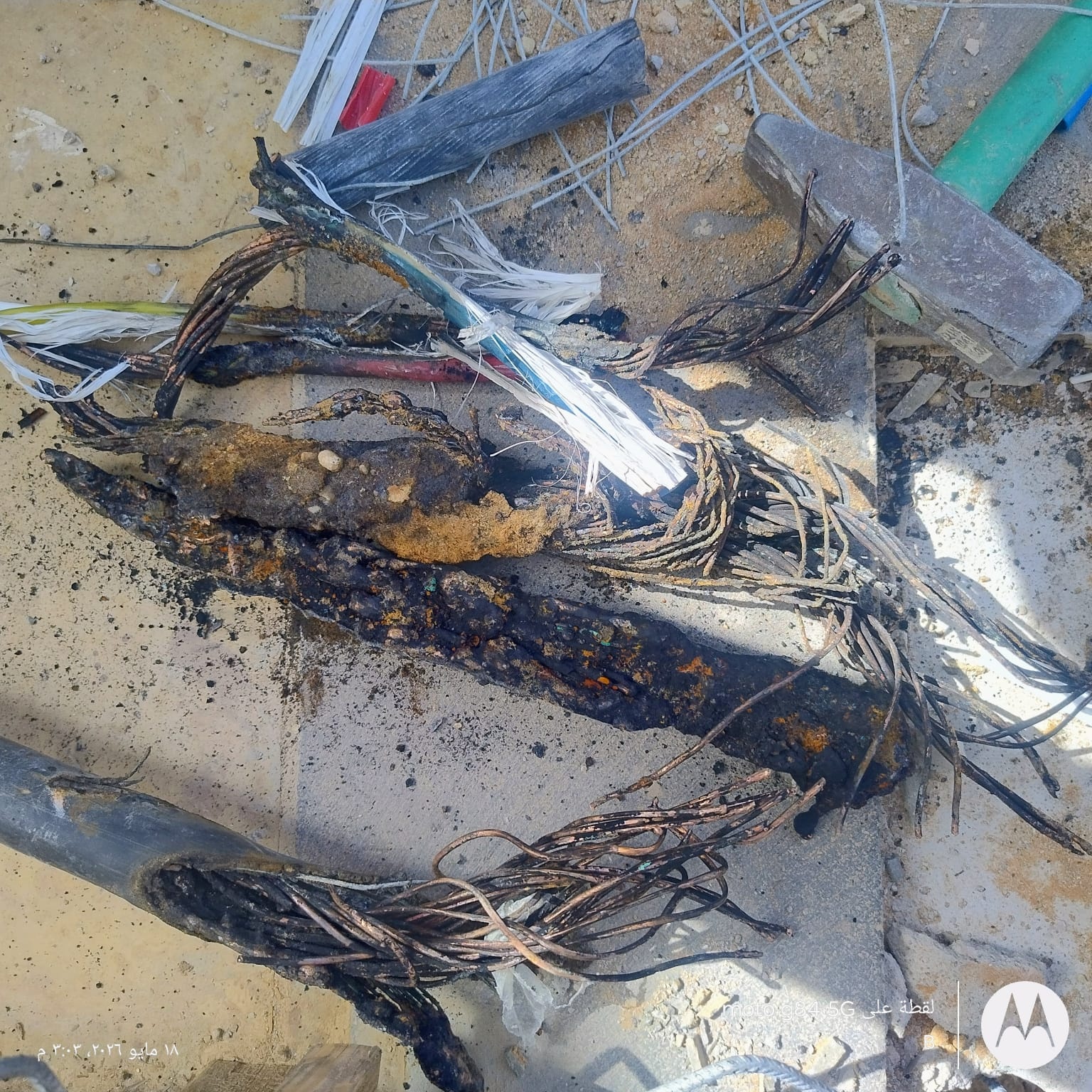

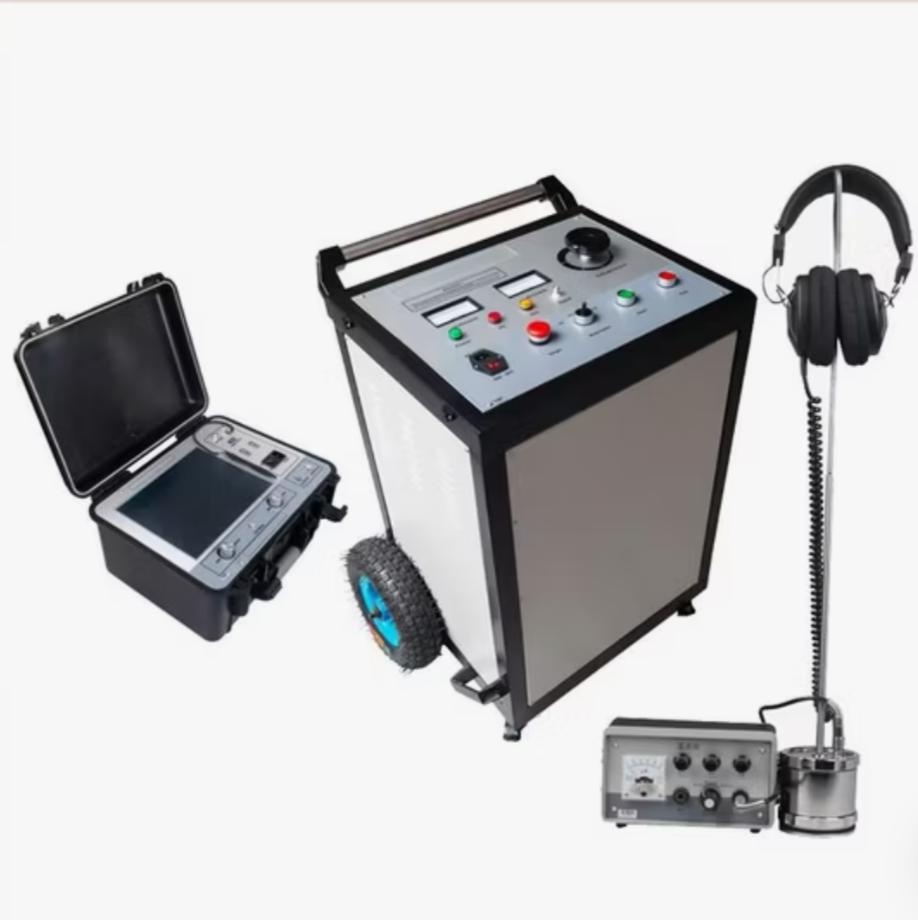

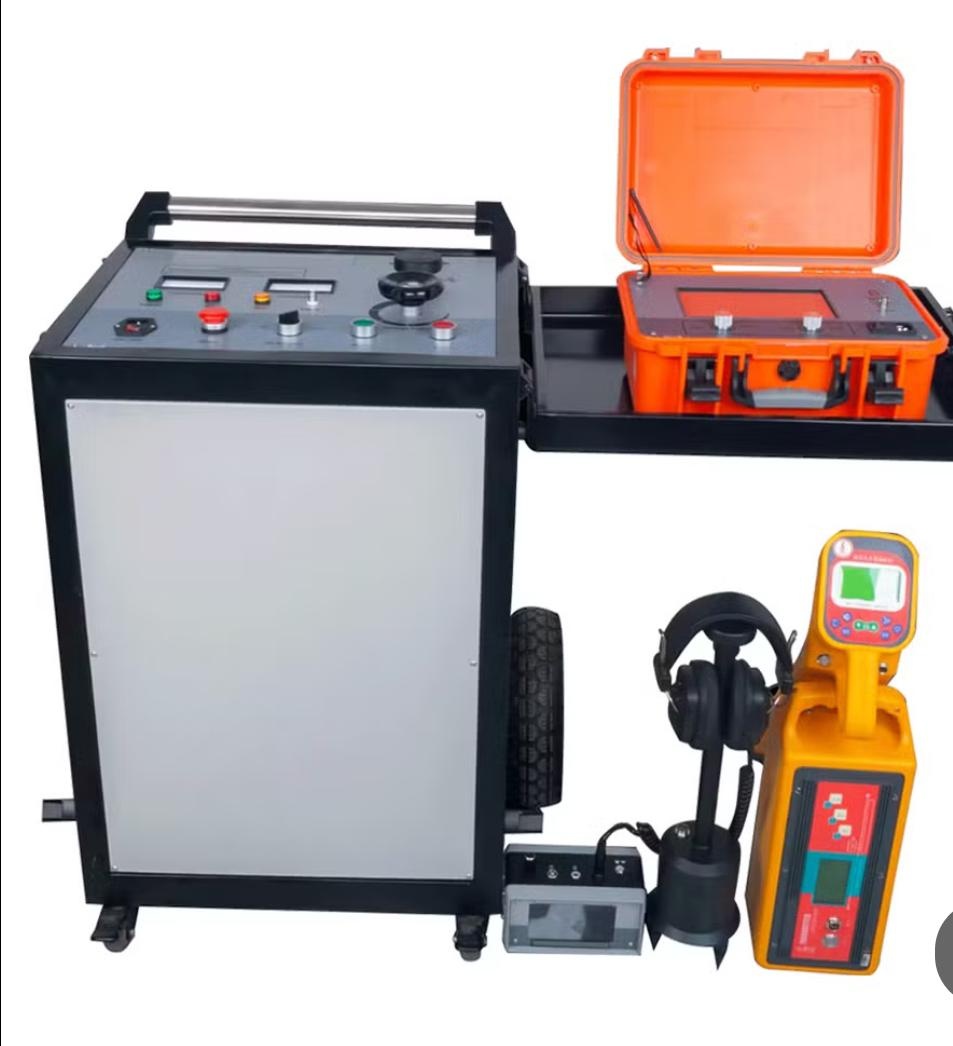

ما هو جهاز TDR؟

جهاز TDR هو اختصار لـ Time Domain Reflectometer (جهاز قياس الانعكاس في المجال الزمني). يعمل هذا الجهاز بإرسال نبضة كهربائية عالية السرعة عبر الكابل، ثم يقيس الوقت الذي تستغرقه النبضة للعودة بعد اصطدامها بالعطل أو نهاية الكابل.

يعتبر جهاز TDR من أهم الأجهزة المستخدمة في مجال فحص الكابلات الكهربائية لأنه يوفر الوقت والجهد في تحديد مكان الأعطال بدقة عالية.

مبدأ عمل جهاز TDR

يعتمد جهاز TDR على مبدأ بسيط لكنه دقيق:

1. إرسال النبضة الكهربائية

يقوم الجهاز بإرسال نبضة كهربائية عالية السرعة (في نطاق النانوثانية) عبر الكابل المراد فحصه. هذه النبضة تسري بسرعة قريبة من سرعة الضوء داخل الكابل.

2. قياس وقت الانعكاس

عندما تصل النبضة إلى نقطة عطل (تماس، قطع، أو تلف في العزل)، يتم انعكاسها عائدة إلى الجهاز. يقيس الجهاز الوقت الذي استغرقته النبضة من الإرسال حتى العودة.

3. حساب المسافة

باستخدام معادلة بسيطة، يحسب الجهاز المسافة إلى مكان العطل:

المسافة = (سرعة الانتشار × وقت الانعكاس) ÷ 2

القسمة على 2 لأن النبضة تذهب وتعود.

أنواع الأعطال التي يكشفها الجهاز

يمكن لجهاز TDR كشف عدة أنواع من الأعطال:

التماس الكهربائي (Short Circuit)

عندما يحدث تماس بين موصلين، تنعكس النبسة بشكل سالب. يحدد الجهاز مكان التماس بدقة تصل إلى ±1% من طول الكابل.

القطعة (Open Circuit)

عندما يكون الكابل مقطوعاً، تنعكس النبضة بشكل إيجابي. يكشف الجهاز مكان القطعة بدقة عالية.

تلف العزل (Insulation Damage)

عندما يكون العزل تالفاً بدون قطع كامل، تحدث انعكاسات جزئية يكشفها الجهاز.

الوصلات (Splices)

يمكن لجهاز TDR تحديد مواقع الوصلات في الكابل ومراقبة حالتها.

خطوات استخدام الجهاز

لاستخدام جهاز TDR بشكل صحيح، اتبع هذه الخطوات:

أولاً : التحضير

• تأكد من فصل الكابل عن مصدر الكهرباء
• نظف أطراف الكابل من الأوساخ والرطوبة
• اختر سرعة الانتشار المناسبة لنوع الكابل ( обычно 0.5 للعازل البلاستيكي)

بعد ذلك : القياس

• وصّل جهاز TDR بطرف الكابل
• اضبط نطاق القياس المناسب لطول الكابل
• ابدأ القياس وراقب الشاشة

أخيرًا : تحليل النتائج

• حدد نوع الانعكاس (إيجابي = قطعة، سالب = تماس)
• اقرأ المسافة إلى العطل من الشاشة
• وثّق النتائج في تقرير الفحص

مميزات الجهاز

• دقة عالية: يحدد مكان العطل بدقة ±1% من طول الكابل
• بدون حفر: يكشف العطل من طرف الكابل دون الحاجة للحفر
• سريع: يعطي النتائج في ثوانٍ معدودة
• متعدد الاستخدامات: يصلح لفحص كابلات الجهد المنخفض والمتوسط والعالي
• سهل الحمل: أجهزة حديثة محمولة يمكن استخدامها في الميدان

متى تحتاج فحص كابلات بجهاز TDR؟

هناك عدة حالات تستدعي استخدام جهاز TDR:

• انقطاع الكهرباء المتكرر: إذا كنت تعاني من فصل متكرر للقاطع الرئيسي
• ارتفاع فاتورة الكهرباء: قد يدل على تسريب بسبب تلف عزل الكابل
• بعد أعمال الحفر: للتأكد من سلامة الكابلات بعد أي أعمال بناء
• الفحص الدوري: كجزء من الصيانة الوقائية للمنشآت الكبرى
• قبل شراء عقار: للتأكد من سلامة التمديدات الكهربائية

لذلك، إذا كنت في الرياض وتحتاج فحص كابلات بأحدث الأجهزة، تواصل مع خبير فحص الكابلات للحصول على خدمة احترافية.

نصائح للحصول على نتائج دقيقة

• تأكد من أن الكابل جاف تماماً أثناء القياس
• استخدم سرعة الانتشار الصحيحة لنوع الكابل
• قيس من كلا طرفي الكابل للتأكد من النتائج
• قارن النتائج مع طول الكابل المعروف
• وثّق جميع القراءات في تقرير مفصل

الأسئلة الشائعة

كم يكلف فحص الكابلات بجهاز TDR؟

يختلف السعر حسب طول الكابل وعدد الأعطال. بشكل عام، يتراوح السعر بين 500-2000 ريال سعودي لفحص كابل واحد. اتصل بنا على 0558697397 للحصول على عرض سعر دقيق.

هل يصلح لفحص جميع أنواع الكابلات؟

نعم، يصلح جهاز TDR لفحص كابلات الجهد المنخفض والمتوسط والعالي، وكذلك كابلات الاتصالات والألياف البصرية (بنوع خاص من الأجهزة).

كم يستغرق فحص الكابل بجهاز TDR؟

عادةً يستغرق الفحص من 15 دقيقة إلى ساعة حسب طول الكابل وتعقيد الشبكة. النتائج فورية على شاشة الجهاز.

هل يمكن للجهاز كشف جميع أنواع الأعطال؟

يكشف جهاز TDR معظم أنواع الأعطال مثل القطعة والتماس وتلف العزل. ومع ذلك،قد تتطلب بعض الأعطال المعقدة استخدام أجهزة إضافية مثل جهاز الـ Arc Reflection Method (ARM) .

هل الفحص بالجهاز آمن على الكابل؟

نعم، النبضات الكهربائية التي يرسلها جهاز TDR ضعيفة جداً ولا تسبب أي تلف للكابل. الفحص آمن تماماً.

خاتمة

يُعد هذا الجهاز الأداة الأساسية لفحص الكابلات الكهربائية وكشف أعطالها بدقة عالية. باستخدام هذا الجهاز، يمكنك توفير الوقت والمال في تحديد مكان العطل بدقة بدلاً من الحفر العشوائي.

إذا كنت تحتاج فحص كابلات بأحدث الأجهزة في الرياض أو أي مدينة سعودية،فإن خبير فحص الكابلات جاهز لخدمتك. اتصل الآن على 0558697397 واحصل على فحص شامل وتقرير مفصل.
